Die P-Serie

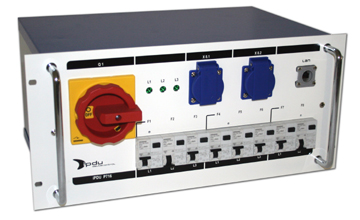

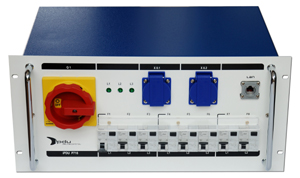

Delta Control iPDU – P716 / P732

Die Delta Control iPDU – P716 bzw. P732 sind Unterverteilungslösungen für den Rackeinbau mit gleichzeitiger Energiedatenerfassung der einzelnen Abgänge. Jeder Abgang ist separat durch FI-Sicherungsautomaten abgesichert. Über einen Hauptschalter lässt sich die gesamte Anlage freischalten.

Zusammenfassung der technischen Daten

Abmessungen:19“- Format, 5 HE
Anschlussleitung:5 * 25 mm²
Eingangsleistung: 3*230V/100A pro Phase
Gewicht:15,5 kg

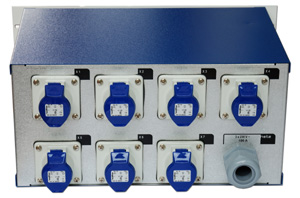

Abgänge:7 CEE 16A bzw. 32 A Steckdosen, 2 Schukosteckdosen
Abgangssicherung:FI - C Automaten mit 30mA Fehlerstrom
Messtechnik: Delta Control iPDU M900 mit 9 x Spannung ;9 x Strom; 9 x Leistungsfaktor cos phi
Mess- und Überspannungskategorie III, II und I – nach DIN EN 61010-1
EMV-Störfestigkeit gem. DIN EN 61326-1: 2006-10
Messfehler:0,1% (kalibriert) Frequenzbereich: 10Hz - 500Hz
Signalform: beliebig
Berechnete Größen:Wirkleistung; Blindleistung; Scheinleistung
LAN:

Anschluss auf der Frontseite zur Bedienung und Konfiguration übers Intranet oder Internet.
Keine Zusatzsoftware erforderlich (Plug and Play).

  • Visualisierung via Ethernet
  • Alle Protokolle möglich (z.B. TCP/IP UDP, Modbus …)
  • Trendfunktion von allen Kanälen über 14 Tage on Board
  • sekündliche Aufzeichnung
  • Datenexport (csv, xml)

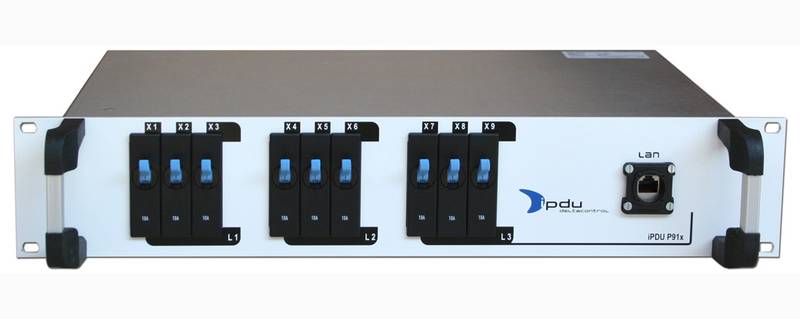

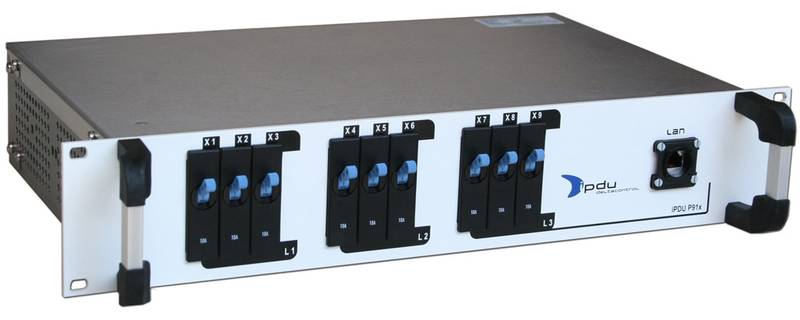

Delta Control iPDU-P910 / P916

Die Delta Control iPDU – P916 bzw. P932 sind Unterverteilungslösungen für den Rackeinbau mit gleichzeitiger Energiedatenerfassung der einzelnen Abgänge. Jeder Abgang ist separat durch elektronische Sicherungsautomaten abgesichert.

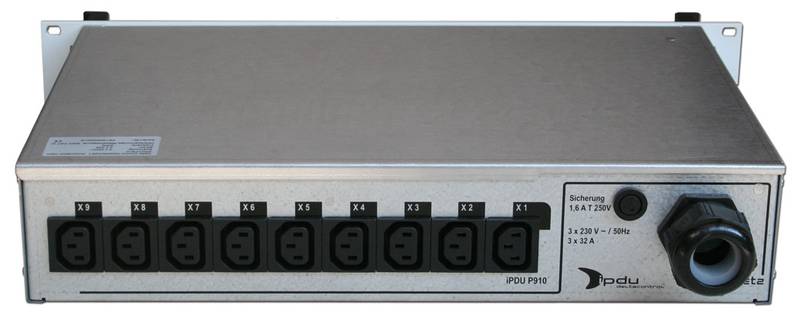

Die Eingangsleistung ist 3phasig und mit 32 Ampere/Phase abzusichern. Ausgangsseitig befinden sich  9 C13 (10A) Steckdosen (iPDU P910) oder 9 C19 (16A) Steckdosen (iPDU 916).

In den Geräten ist die Delta Control iPDU M900 Technologie verbaut. Daher kann über den Ethernetanschluss jeder Abgang separat Energieüberwacht werden.

Die Konfiguration der Geräte kann auf Kundenwusch angepasst werden. Für redundante Versorgungen sind 2 Geräte erforderlich.

Zusammenfassung der technischen Daten

Abmessungen:19“- Format, 2 HE
Anschlussleitung:3~CEE 32A Steckvorrrichtung oder Festverkabelung  über 5* 10 mm²
Eingangsleistung:3*230V/ 32A pro Phase
Gewicht:6 kg
Abgänge:9 C13 (10 A) bzw. C16 (16A) Stecker
Abgangssicherung:9 ETA 16 A elektronische Sicherungsautomaten
Messtechnik:Delta Control iPDU M900 mit 9 x Spannung ;9 x Strom; 9 x Leistungsfaktor cos phi Mess- und Überspannungskategorie III, II und I –
nach DIN EN 61010-1 EMV-Störfestigkeit gem. DIN EN 61326-1: 2006-10
Messfehler:0,1% (kalibriert) Frequenzbereich: 10Hz - 500Hz Signalform: beliebig
Berechnete Größen:Wirkleistung; Blindleistung; Scheinleistung
LAN:Anschluss zur Bedienung und Konfiguration übers Intranet oder Internet
  • Keine Zusatzsoftware erforderlich (Plug and Play)Visualisierung via Ethernet,
  • Alle Protokolle möglich. (z.B. TCP/IP UDP, Modbus …).
  • Trendfunktion von allen Kanälen über 14 Tage on Board
  • sekündliche Aufzeichnung
  • Datenexport (csv, xml)
